计算机网络实验

本部分实验请在命令行窗口完成。

ipconfig

使用ipconfig/all查看自己计算机的网络配置，尽可能明白每行的意思。

分析：你和旁边的计算机是否处于同一子网，为什么？

ping

练习ping命令，掌握反馈的意思。

通过ping/?了解ping命令的各种选项并实际使用。

tracert/pathping

使用tracert或pathping进行路由追踪。

思考为何能进行路由追踪？请实际验证。

arp

以arp -a命令，查看当前arp缓存，并通过网络获得查看缓存的变化。

以arp -s命令将网关设置为静态arp。

dhcp

使用ipconfig/release释放自动获取的网络配置，并用ipconfig/renew重新获取，了解DHCP。

如果你不能释放，请思考如何处理。

常用端口号

打开C:\WINDOWS\system32\drivers\etc\services文件，了解常用的端口号分配。

netstat

练习netstat命令，查看当前的网络连接状况。

nslookup

练习nslookup命令，进行命令行的DNS解析。

hosts文件

打开C:\WINDOWS\system32\drivers\etc\hosts文件，思考如何屏蔽浏览网页和观看视频时的广告？

浏览器缓存

访问天佑网站后立即刷新；删除浏览器缓存后再刷新，对比两种情况的速度，了解浏览器缓存的作用。

本部分实验在Wireshark中进行。请访问 Wireshark图文教程 和 中国协议分析网 熟悉其使用。

帧的目的Mac地址

用Wireshark查看你访问旁边计算机的帧，发出帧的目的MAC地址以及返回帧的源MAC地址是什么？

用Wireshark查看你访问天佑和教务网站的帧，发出帧的目的MAC地址以及返回帧的源MAC地址是什么，为什么？

IP包的分段

进行Ping命令各种选项的运行，对-l参数进行Wireshark分析，了解IP包的分段。

TTL过期的ICMP事件

使用pathping命令，进行Wireshark分析，了解通过设置TTL来触发TTL过期的ICMP事件。

DNS解析

进行一个DNS解析，用Wireshark进行分析，了解UDP和DNS的使用。

三次握手

用Wireshark详细分析一次TCP三次握手的过程以及其释放连接的过程。

各层头部

分析Ethernet帧、IP包和TCP段的格式，明白各层头部每个字段的使用。

本部分实验在Cisco Packet Tracer软件中完成。请同学们先了解VLSM、CIDR、RIP、OSPF、VLAN、STP、NAT及DHCP等概念，以进行网络规划和配置。

CPT软件使用简介

了解和熟悉CPT软件的使用。请先阅读使用简介

直接连接两台PC

进行两台PC的基本网络配置，然后直接连接构成一个网络。注意：直接连接需使用交叉线。

相互ping通即可。

用交换机连接PC构建LAN

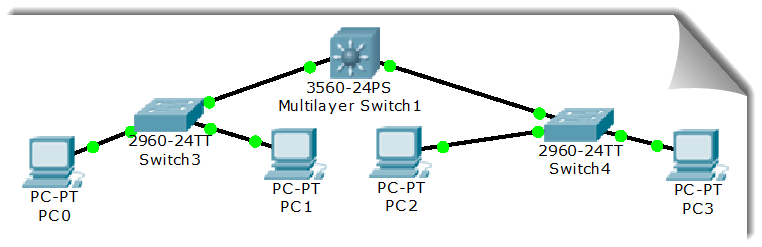

构建如下所示的拓扑结构。进行各PC的基本网络配置，要求相互能ping通。

思考：
这些PC处于同一个子网吗？不在同一个子网能否通信？
测试如PC1的IP为192.168.1.1/24，而PC2的IP为192.168.2.1/24能否通信？
测试如PC1的IP为192.168.1.1/16，而PC2的IP为192.168.2.1/24能否通信？
你设置网关了吗？为什么？

思考：
集线器Hub是只工作在物理层的设备，它与交换机的区别何在？请在CPT软件中进行实际验证。

自动学习生成交换机端口地址列表

二层交换机是一种即插即用的设备，它对于收到的帧有3种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则必须要有端口地址列表即Mac表，该表是交换机通过学习自动得到的！

重新构建以上拓扑结构图并配置各计算机的IP在一个子网，使用右边工具栏中的放大镜点击某交换机如左边的Switch3，可以看到最初交换机的Mac表是空的，也即它不知道该怎样转发帧。用PC0访问（ping）PC1后，再查看该交换机的Mac表，现在有相应的记录，思考如何得来，随着网络通信的增加，各交换机都将生成自己的Mac表！

生成树协议（Spanning Tree Protocol）

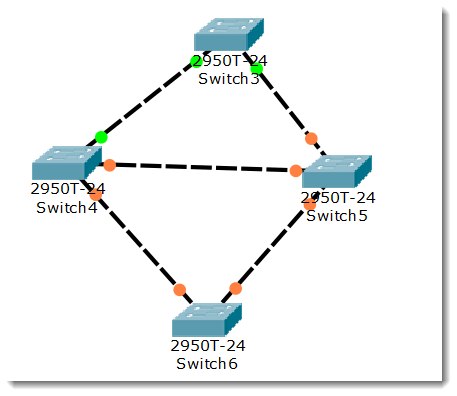

构建如下的拓扑，我们可以看到交换机之间有回路，也即会造成广播帧循环即广播风暴，严重影响网络性能。

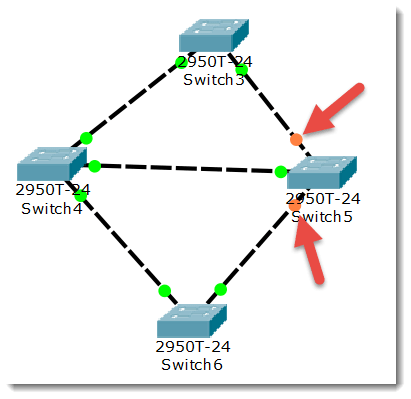

交换机将通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以Switch4为根的唯一路径树即生成树！如下图：

请注意：Switch5的两个端口当前物理连接了，但处于Blocking状态（桔色）

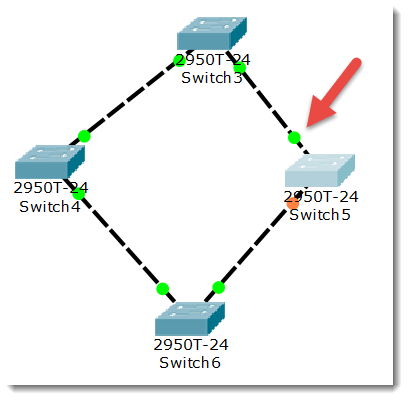

如果某时Switch4与Switch5之间的连接出现问题（我们直接将其剪掉），则该树将自动发生变化如下图：

请注意：Switch5先前Blocking的某端口现在活动了（绿色），但另一个任处于Blocking状态（桔色）

路由器配置初步

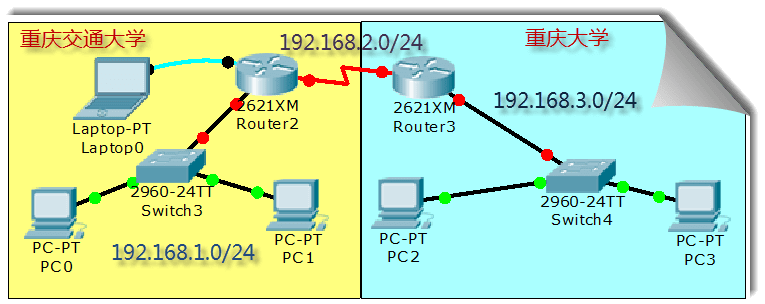

在不同子网间通信需通过路由器。路由器的每个接口下都至少是一个子网，构建如下拓扑，并进行相应的网络规划

上图中，我们模拟了两个学校的连接。说明如下：

对新的路由器，我们必须通过笔记本的串口与其console端口连接进行初次的配置，注意比特率9600

一旦基本配置完成后即可通过telnet进行远程配置。

两个网络远程连接要么通过光纤，要么通过广域网接口即所谓的serial口进行，不可能通过以太网口。如果选用的路由器没有该模块，请在关机状态下添加。

在模拟的广域网连接中需注意DCE和DTE端，在DCE端需配置时钟频率64000

路由器的几种模式：User mode(用户模式)、Privileged mode（特权模式）、Global configuration mode(全局配置模式)、 Interface mode(接口配置模式)、Subinterface mode(子接口配置模式)等。每种模式对应不同的提示符。

交通大学路由器基本配置如下：

以太网口：


    Router>en   //进入特权模式
    Router#conf t   //进入全局配置模式
    Router(config)#int f0/0   //进入配置以太网口模式
    Router(config-if)#ip address 192.168.1.1 255.255.255.0   //配置其IP
    Router(config-if)#no shutdown   //激活端口
    Router(config-if)#exit   //退到全局配置模式
    Router(config)#

广域网口：


    Router(config)#int s0/0   //进入配置广域网口模式
    Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置其IP
    Router(config-if)#clock rate 64000    //配置时钟频率
    Router(config-if)#no shutdown   //激活端口
    Router(config-if)#exit   //退到全局配置模式
    Router(config)#

重庆大学路由器基本配置如下：

以太网口：


    Router>en   //进入特权模式
    Router#conf t   //进入全局配置模式
    Router(config)#int f0/0   //进入配置以太网口模式
    Router(config-if)#ip address 192.168.3.1 255.255.255.0   //配置其IP
    Router(config-if)#no shutdown   //激活端口
    Router(config-if)#exit   //退到全局配置模式
    Router(config)#

广域网口：


    Router(config)#int s0/0   //进入配置广域网口模式
    Router(config-if)#ip address 192.168.2.2 255.255.255.0   //配置其IP
    Router(config-if)#no shutdown   //激活端口
    Router(config-if)#exit   //退到全局配置模式
    Router(config)#

各PC基本配置如下：

机器名	IP	子网掩码	网关
PC0	192.168.1.2	255.255.255.0	192.168.1.1
PC1	192.168.1.3	255.255.255.0	192.168.1.1
PC2	192.168.3.2	255.255.255.0	192.168.3.1
PC3	192.168.3.3	255.255.255.0	192.168.3.1

至此，基本配置完成。你可以ping通同子网的接口，但不能跨子网，为什么？

静态路由

静态路由是非自适应性路由计算协议，是由管理人员手动配置的，不能够根据网络拓扑的变化而改变。因此，静态路由非常简单，适用于非常简单的网络。

在当前这个简单的拓扑结构中我们可以使用静态路由，即需要直接告诉路由器到某网络该怎么走。在上述配置情况如下添加如下命令：

交通大学路由器：


    Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2   //到3.0这个网络的下一跳是2.2
    Router(config)#exit   //退到全局配置模式
    Router#show ip route    //查看路由表

同理，重庆大学路由器：


    Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1   //到1.0这个网络的下一跳是2.1
    Router(config)#exit   //退到全局配置模式
    Router#show ip route    //查看路由表

注意：实际中我们还需要配置一条缺省路由，否则其它网络皆不能到达！代码如下：


            Router(config)#ip route 0.0.0.0  0.0.0.0  *.*.*.*   //缺省全部转发给*.*.*.*

至此，这些PC能全部相互ping通！

动态路由RIP

动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由。由于路由的复杂性，路由算法也是分层次的，通常把路由协议（算法）划分为自治系统(AS)内的(IGP,Interior Gateway Protocol)与自治系统之间(EGP,External Gateway Protocol)的路由协议。

RIP的全称是Routing Information Protocol，是距离矢量路由的代表，目前虽然淘汰，但可作为我们学习的对象。

配置RIP前请使用no命令清除静态路由！配置如下：

交通大学路由器：


    Router(config)#router rip   //启用RIP路由协议
    Router(config-router)#network 192.168.1.0   //1.0与我直连
    Router(config-router)#network 192.168.2.0   //2.0与我直连
    Router(config-router)#^z   //直接退到全局配置模式
    Router#show ip route    //查看路由表

同理，重庆大学路由器：


    Router(config)#router rip   //启用RIP路由协议
    Router(config-router)#network 192.168.3.0   //1.0与我直连
    Router(config-router)#network 192.168.2.0   //2.0与我直连
    Router(config-router)#^z   //直接退到全局配置模式
    Router#show ip route    //查看路由表

至此，这些PC能全部相互ping通！可以使用debug ip rip开启RIP诊断（no debug ip rip 关闭RIP诊断），可看到路由器之间发送的距离矢量信息。

动态路由OSPF

OSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。 OSPF协议比较复杂（version 2 RFC 2328标准文档长达224页），可以划分区域是OSPF能多适应大型复杂网络的一个特性，我们只借助完成单个area的简单配置，另外OSPF还支持变长子网掩码VLSM。

配置OSPF前请使用no命令清除RIP路由！配置如下：

交通大学路由器：


    Router(config)#router ospf 1   //启用OSPF路由协议，进程号为1
    Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   //自治域0中的属于1.0/24网络的所有端口（方向掩码）参与OSPF
    Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   //自治域0中的属于2.0/24网络的所有端口（方向掩码）参与OSPF
    Router(config-router)#^z   //直接退到全局配置模式
    Router#show ip route    //查看路由表

同理，重庆大学路由器：


    Router(config)#router ospf 1   //启用OSPF路由协议，进程号为1
    Router(config-router)#network 192.168.3.0 0.0.0.255 area 0   //自治域0中的属于3.0/24网络的所有端口参与OSPF
    Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   //自治域0中的属于2.0/24网络的所有端口参与OSPF
    Router(config-router)#^z   //直接退到全局配置模式
    Router#show ip route    //查看路由表

至此，这些PC能全部相互ping通！可以使用debug ip ospf events开启OSPF诊断（no debug ip ospf events 关闭诊断），可看到路由器之间发送的Hello信息用以诊断当前的链路是否发生改变以便进行调整（事件触发而非定时更新！）。

说明：

如果需要支持VLSM，则可用network 192.168.1.128 0.0.0.127 area 0这样的命令，表明1.128/25网络内的所有端口参与OSPF。
可构造稍微复杂的拓扑（有多个路径），查看其路由表的生成，并且故意down下某端口看看路由的动态改变。

PAT(基于端口的NAT)

网络地址转换(NAT,Network Address Translation)被广泛应用于各种类型Internet接入方式和备种类型的网络中。原因很简单，NAT不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。 NAT的实现方式有三种，即静态转换Static Nat、动态转换Dynamic Nat 和端口多路复用OverLoad。

端口多路复用是指改变外出数据包的源端口并进行端口转换，即端口地址转换(PAT，Port AddressTranslation)。采用端口多路复用方式。内部网络的所有主机均可共享一个合法外部IP地址实现对Internet的访问，从而可以最大限度地节约IP地址资源。同时，又可隐藏网络内部的所有主机，有效避免来自internet的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

在上述路由配置成功的前提下，保留交大内部的网络号为私有的网络号，修改交大与重大之间的网络号为202.202.240.0/24，重大内部网络号为202.202.243.0/24（即外部网络号），重新配置端口和路由，且在重大内部设置一台服务器，地址为202.202.243.2/24，配置其为一台Web服务器。

接下来，在交大路由器做如下配置：


    Router(config)#access-list 1  permit 192.168.1.0 0.0.0.255    //生成一个ACL
    Router(config)#ip nat inside source list 1 interface s0/0 overload    //来自于ACL中的IP将在广域网口做PAT
    Router(config)#int f0/0
    Router(config-if)#ip nat inside    //配置以太网口为NAT的内部
    Router(config-if)#exit
    Router(config)#int s0/0
    Router(config-if)#ip nat outside   //配置广域网口为NAT的外部
    Router(config-if)#^z
    Router#show ip nat translations    //查看实时转换情况

此时分别用交大内部的不同PC访问重大的Web服务器，可看到详细的转换情况！

交换机VLAN与VTP

在实际应用中（如我校的网络），你可看到路由器只用于网络边界，而内部大量使用交换机连接。前面我们分析过，交换机连接的是一个子网！显然，在这样一个大型的子网中广播风暴将不可抑制，同时我们已经知道学校有N多个子网，这些交换机连接的绝不是一个子网！我们实际上使用了支持VLAN和VTP技术的交换机！而前述的交换机只是普通的2层交换机。

VLAN(Virtual Local Area Network)即虚拟局域网。VLAN可以把同一个物理网络划分为多个逻辑网段即一个子网，因此，VLAN可以抑制网络风暴，增强网络的安全性。如下图所示：

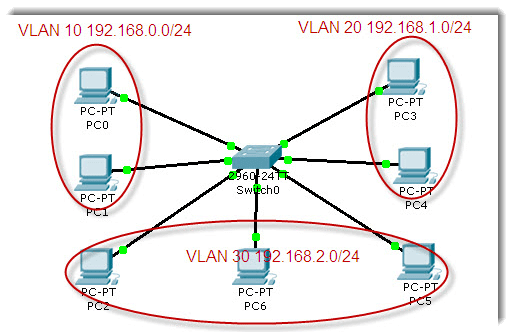

我们在交换机上创建3个VLAN，每个VLAN各拥有8个端口。配置如下：


    Switch>en
    Switch#conf t
    Switch(config)#vlan 10    //创建id为10的VLAN（缺省的，交换机所有端口都属于VLAN1，不能使用）
    Switch(config-vlan)#name computer    //设置别名
    Switch(config-vlan)#exit
    Switch(config)#int vlan 10    //该VLAN即为一个子网，设置其IP，作为该子网网关
    Switch(config-if)#ip add 192.168.0.1 255.255.255.0
    Switch(config-if)#exit
    Switch(config)#vlan 20    //创建id为20的VLAN
    Switch(config-vlan)#name communication    //设置别名
    Switch(config-vlan)#exit
    Switch(config)#int vlan 20
    Switch(config-if)#ip add 192.168.1.1 255.255.255.0
    Switch(config-if)#exit
    Switch(config)#vlan 30    //创建id为20的VLAN
    Switch(config-vlan)#name electronic    //设置别名
    Switch(config-vlan)#exit
    Switch(config)#int vlan 30
    Switch(config-if)#ip add 192.168.2.1 255.255.255.0
    Switch(config-if)#exit
    Switch(config)#int range f0/1-8    //成组配置接口（1-8）
    Switch(config-if-range)#switchport mode access    //设置为存取模式
    Switch(config-if-range)#switchport access vlan 10    //划归到VLAN10中
    Switch(config-if-range)#exit
    Switch(config)#int range f0/9-16
    Switch(config-if-range)#switchport mode access
    Switch(config-if-range)#switchport access vlan 20
    Switch(config-if-range)#exit
    Switch(config)#int range f0/17-24
    Switch(config-if-range)#switchport mode access
    Switch(config-if-range)#switchport access vlan 30
    Switch(config-if-range)#^Z
    Switch#show vlan

各PC配置如下：

机器名	连接的端口	所属VLAN	IP	子网掩码	网关
PC0	F0/1	VLAN 10	192.168.0.2	255.255.255.0	192.168.0.1
PC1	F0/2	VLAN 10	192.168.0.3	255.255.255.0	192.168.0.1
PC2	F0/17	VLAN 30	192.168.2.2	255.255.255.0	192.168.2.1
PC3	F0/9	VLAN 20	192.168.1.2	255.255.255.0	192.168.1.1
PC4	F0/10	VLAN 20	192.168.1.3	255.255.255.0	192.168.1.1
PC5	F0/18	VLAN 30	192.168.2.3	255.255.255.0	192.168.2.1
PC6	F0/19	VLAN 30	192.168.2.4	255.255.255.0	192.168.2.1

此时你可以看到，只有在同一VLAN中的PC才能通信，且广播也局限于该VLAN。

而在实际应用中，我们绝不允许在这些支持VLAN的交换机上进行随意的VLAN划分，如此将造成管理混乱！VLAN的划分必须得到统一的规划和管理，这就需要VTP协议。

VTP(VLAN Trunk Protocol)即VLAN中继协议。VTP通过网络(ISL帧或Cisco私有DTP帧)保持VLAN配置统一性，也被称为虚拟局域网干道协议，它是思科私有协议。 VTP在系统级管理增加，删除，调整VLAN，自动地将信息向网络中其它的交换机广播。

此外，VTP减小了那些可能导致安全问题的配置，也便于管理，只要在VTP Server做相应设置，VTP Client会自动学习VTP Server上的VLAN信息。

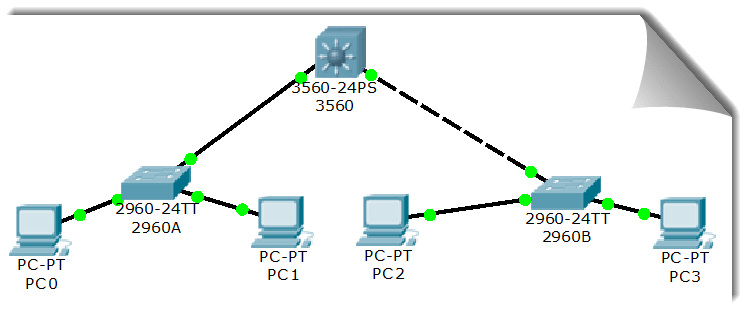

构建如下拓扑结构：

其中，两个2960交换机和核心的3560交换机使用Gbit口相连。

Cisco 3560交换机是局域网中的核心交换机，将其作为VTP Server，VLAN在其上创建。配置如下：


    Switch(config)#hostname 3560    //更改交换机名称
    3560(config)#vtp domain cqjtu    //设置VTP域名称
    3560(config)#vtp mode server    //设置其为VTP服务器
    3560(config)#vlan 2    //新建VLAN2（缺省的，交换机所有端口都属于VLAN1，不能使用）
    3560(config-vlan)#name computer    //别名
    3560(config-vlan)#exit
    3560(config)#vlan 3    //再建VLAN3
    3560(config-vlan)#name communication    //别名
    3560(config-vlan)#exit
    3560(config)#int vlan 2    //配置接口VLAN2，它将是该子网的网关
    3560(config-if)#ip address 192.168.1.1 255.255.255.0
    3560(config-if)#exit
    3560(config)#int vlan 3    //配置接口VLAN2，它将是该子网的网关
    3560(config-if)#ip address 192.168.2.1 255.255.255.0

两个Cisco 2960交换机是作为局域网中的汇聚层/接入层交换机，将其作为VTP Client，自己决定哪些端口划入哪个VLAN。左边交换机配置如下：


    Switch(config)#hostname 2960A    //更改交换机名称
    2960A(config)#vtp domain cqjtu    //加入名为cqjtu的VTP域
    2960A(config)#vtp mode client    //设置其为VTP客户
    2960A(config)#int g1/1    //配置与核心交换机连接的端口
    2960A(config-if)#switchport mode trunk    //设置该端口为中继（trunk）模式
    2960A(config-if)#switchport trunk allowed vlan all    //允许为所有的VLAN中继
    2960A(config-if)#exit
    2960A(config)#int f0/1    //将接口1划分到VLAN2
    2960A(config-if)#switchport mode access
    2960A(config-if)#switchport access vlan 2
    2960A(config-if)#exit
    2960A(config)#int f0/2    //将接口2划分到VLAN3
    2960A(config-if)#switchport mode access
    2960A(config-if)#switchport access vlan 3

右边交换机2960B与此类似，请参照配置。

此时在3个交换机的特权模式下，都可使用show vtp status命令查看VTP状态，使用show vlan命令查看VLAN状态

各PC基本配置如下：

机器名	连接的端口	所属VLAN	IP	子网掩码	网关
PC0	2960A-F0/1	VLAN 2	192.168.1.2	255.255.255.0	192.168.1.1
PC1	2960A-F0/2	VLAN 3	192.168.2.2	255.255.255.0	192.168.2.1
PC2	2960B-F0/1	VLAN 2	192.168.1.3	255.255.255.0	192.168.1.1
PC3	2960B-F0/2	VLAN 3	192.168.2.3	255.255.255.0	192.168.2.1

至此，基本配置完成。同VLAN可以ping通，而不同VLAN不行（即使配置为同一子网），且得到统一规划和管理。

VLAN间通信

目前的问题是：广播风暴抑制了，但VLAN间的正常通信如何进行？

此时我们需要所谓的独臂路由器为其进行转发！因为我们的核心交换机是个3层交换机，也称路由交换机，即具有路由功能，因此配置如下


    3560(config)#int g0/1    //配置该接口
    3560(config-if)#switchport trunk encapsulation dot1q    //封装VLAN协议
    3560(config-if)#switchport mode trunk     //中继模式
    3560(config-if)#switchport trunk allowed vlan all     //转发所有VLAN
    3560(config-if)#exit
    3560(config)#int g0/2    //配置该接口
    3560(config-if)#switchport trunk encapsulation dot1q    //封装VLAN协议
    3560(config-if)#switchport mode trunk     //中继模式
    3560(config-if)#switchport trunk allowed vlan all     //转发所有VLAN
    3560(config-if)#exit
    3560(config)#ip routing    //启用路由功能

至此，各VLAN可以正常通信。

DHCP、DNS及Web服务器简单配置

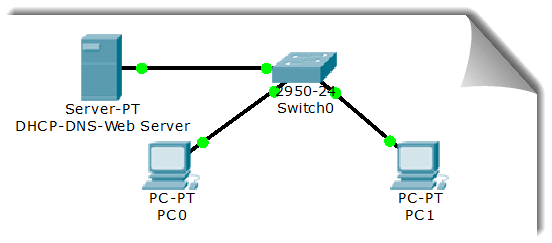

动态主机配置DHCP、域名解析DNS以及Web服务在日常应用中作用巨大，我们构建如下的拓扑练习。

机器名	配置项目	说明
Server	Web	开启即可
Server	DNS	202.202.243.2：www.google.com、www.baidu.com
Server	DHCP	地址池开始地址：202.202.243.10/24，并返回网关和DNS地址
PC	网络配置	自动获取

WLAN初步

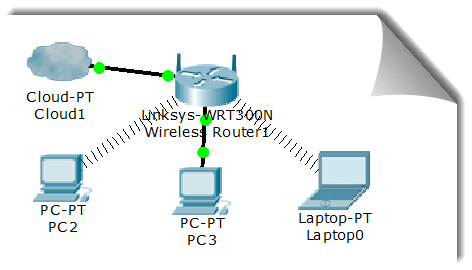

构建如下的WLAN，在有线或无线连接的PC上以Web方式配置

本部分实验在网络实验室中进行。

实验报告格式
课程PPT
网络实验室部分PPT
计算机网络知识点
一本极好的计算机网络教材（英文）
一本极好的计算机网络教材（中文扫描版）
抓包软件Wireshark 64位、32位
网络模拟软件Cisco Packet Tracer 64位、32位、旧版、
Anti-GFW软件-GoAgent（自行搭建服务器）
Anti-GFW软件-FreeGate
Anti-GFW软件-GreatAgent（内含Chrome浏览器，自动更新，解压后运行greatagent.bat即可）

实验教学

验证性实验

ipconfig

ping

tracert/pathping

arp

dhcp

常用端口号

netstat

nslookup

hosts文件

浏览器缓存

Wireshark实验

帧的目的Mac地址

IP包的分段

TTL过期的ICMP事件

DNS解析

三次握手

各层头部

Cisco Packet Tracer实验

CPT软件使用简介

直接连接两台PC

用交换机连接PC构建LAN

思考：
这些PC处于同一个子网吗？不在同一个子网能否通信？
测试如PC1的IP为192.168.1.1/24，而PC2的IP为192.168.2.1/24能否通信？
测试如PC1的IP为192.168.1.1/16，而PC2的IP为192.168.2.1/24能否通信？
你设置网关了吗？为什么？

思考：
集线器Hub是只工作在物理层的设备，它与交换机的区别何在？请在CPT软件中进行实际验证。

自动学习生成交换机端口地址列表

生成树协议（Spanning Tree Protocol）

路由器配置初步

静态路由

注意：实际中我们还需要配置一条缺省路由，否则其它网络皆不能到达！代码如下：

动态路由RIP

推荐一个较复杂的练习案例 RIP-Flash版

动态路由OSPF

PAT(基于端口的NAT)

交换机VLAN与VTP

VLAN间通信

DHCP、DNS及Web服务器简单配置

WLAN初步

网络实作实验

相关资料及软件下载

实验教学

验证性实验

ipconfig

ping

tracert/pathping

arp

dhcp

常用端口号

netstat

nslookup

hosts文件

浏览器缓存

Wireshark实验

帧的目的Mac地址

IP包的分段

TTL过期的ICMP事件

DNS解析

三次握手

各层头部

Cisco Packet Tracer实验

CPT软件使用简介

直接连接两台PC

用交换机连接PC构建LAN

思考： 这些PC处于同一个子网吗？不在同一个子网能否通信？ 测试如PC1的IP为192.168.1.1/24，而PC2的IP为192.168.2.1/24能否通信？ 测试如PC1的IP为192.168.1.1/16，而PC2的IP为192.168.2.1/24能否通信？ 你设置网关了吗？为什么？

思考： 集线器Hub是只工作在物理层的设备，它与交换机的区别何在？请在CPT软件中进行实际验证。

自动学习生成交换机端口地址列表

生成树协议（Spanning Tree Protocol）

路由器配置初步

静态路由

注意：实际中我们还需要配置一条缺省路由，否则其它网络皆不能到达！代码如下：

动态路由RIP

推荐一个较复杂的练习案例 RIP-Flash版

动态路由OSPF

PAT(基于端口的NAT)

交换机VLAN与VTP

VLAN间通信

DHCP、DNS及Web服务器简单配置

WLAN初步

网络实作实验

相关资料及软件下载

思考：
这些PC处于同一个子网吗？不在同一个子网能否通信？
测试如PC1的IP为192.168.1.1/24，而PC2的IP为192.168.2.1/24能否通信？
测试如PC1的IP为192.168.1.1/16，而PC2的IP为192.168.2.1/24能否通信？
你设置网关了吗？为什么？

思考：
集线器Hub是只工作在物理层的设备，它与交换机的区别何在？请在CPT软件中进行实际验证。
